Схема предохранителей


Рекомендуемые сообщения

4
Автомобиль: Jeep Liberty (Patriot) 2.4 2008
Город: Москва ЗАО Ново-Переделкино
Опубликовано

Не кидайтесь камнями! Пожалуйста!

Нужна схема предохранителей! Какой за что отвечает. Поделитесь пожалуйста! Всем добра и здоровья!

Ссылка на комментарий
638
Автомобиль: Jeep Wrangler JK, 2014, 3,6, AT
Город: Москва
Опубликовано

Крышку блока предохранителей переверните....

Ссылка на комментарий
57
Автомобиль: JEEP GC WK2
Город: Москва
Опубликовано

Первая же ссылка в Гугле на Jeep Liberty



https://knigaproavto.ru/shemy/jeep/cherokee/1698-shema-predohranitelej-jeep-liberty-kk.html

Ссылка на комментарий
638
Автомобиль: Jeep Wrangler JK, 2014, 3,6, AT
Город: Москва
Опубликовано
13 минут назад, C070CC сказал:

Первая же ссылка в Гугле на Jeep Liberty



https://knigaproavto.ru/shemy/jeep/cherokee/1698-shema-predohranitelej-jeep-liberty-kk.html

У него другой либерти)) По вашей ссылке на KJ и KK. А и него МК





Вот его схема.

https://knigaproavto.ru/shemy/jeep/patriot-jeep/1700-shema-predohranitelej-jeep-compass-i-patriot.html

Изменено пользователем mr. Добрый Кот
Ссылка на комментарий
4
Автомобиль: Jeep Liberty (Patriot) 2.4 2008
Город: Москва ЗАО Ново-Переделкино
Опубликовано
19 часов назад, C070CC сказал:

Первая же ссылка в Гугле на Jeep Liberty



https://knigaproavto.ru/shemy/jeep/cherokee/1698-shema-predohranitelej-jeep-liberty-kk.html

Это не он! Это от КК, а надо от МК74

Ссылка на комментарий
4
Автомобиль: Jeep Liberty (Patriot) 2.4 2008
Город: Москва ЗАО Ново-Переделкино
Опубликовано
19 часов назад, mr. Добрый Кот сказал:

У него другой либерти)) По вашей ссылке на KJ и KK. А и него МК





Вот его схема.

https://knigaproavto.ru/shemy/jeep/patriot-jeep/1700-shema-predohranitelej-jeep-compass-i-patriot.html

Спасибо! Переворачивал...

Ссылка на комментарий
  • 11 месяцев спустя...
4
Автомобиль: Jeep Liberty mk74
Город: Bryansk
Опубликовано

Доброго парни. А под Блоком Предохранителей что за куча разъемов, это не блоки типа подушек, абс и есп случаем. Про сто перестал реагировать OBD2 интерфейс на сканере и напряжения заниженные, может отключать их и найти причинный.

чтобы новую ветку не создавать спрашиваю



Ссылка на комментарий
Mps
526
Автомобиль: WK2
Город: Moscow
Опубликовано

@Thorn о какой куче разъёмов вы говорите? Их на самом блоке должно быть 11 штук. По OBD достаточно проверить 4 провода.



Разъём С3 – 10 (CAN -, белый-синий) и 2 пин (CAN + белый-коричневый).

Разъём С7 – 9 (плюс, красный-зелёный). Висит на 33 предохранителе на 10А.

Ссылка на комментарий
4
Автомобиль: Jeep Liberty mk74
Город: Bryansk
Опубликовано

Доброго времени. Понемногу начал разбираться.

Замер напряжений по CanLo(-) 14pin  и плюсом  16pin при включённом зажигании показал 0.48Вольт. А при включенном 0,64В

Замер напряжений по CanHi(+) 6pin  и плюсом  16pin при включённом зажигании показал 1.24Вольт. А при включенном 1,02В

При этом никаких ошибок на панели, чека также нет.

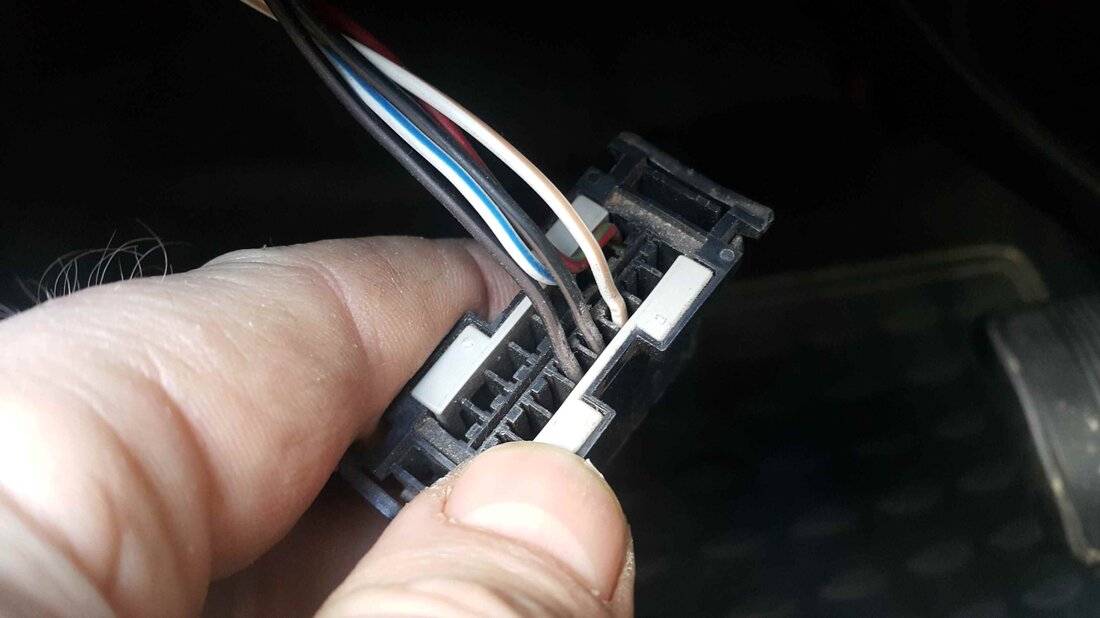

Замеры производил на разъёме под рулём.











А спрашивал я вот про этот блок, который идёт в сборе с предохранителями.





Изменено пользователем Thorn
Уменьшил и добавил фото
Ссылка на комментарий
