Grand Cherokee WK(WH) 2005-2010

Руководство на русском по эксплуатации мультимедийной системы REZ, устанавливаемой на Jeep grand Cherokee WK(WH) 2008+

Руководство пользователя на РУССКОМ языке

Оригинальный каталог запасных частей от МОПАРа

Выдергивать одно удовольствие с этого сайта (ждать по 2 часа очередь лимитированой загрузки ) ну и на этом спасибо ! схемы мне понравились более информтивные чем те что раньше мне попадались с программы CARMIN что обитает на гугл плей маркете , Там есть одна особенность когда скачиваешь внутри архива есть картинка собственно и ещй один архив который запоролен , так в том архиве ещё больше инфы по данному участку схемы авто ( видать платно) , я так понимаю автоэлектрик (автор этих файлов) не захотел распоролить более подробную  инфу и дал возможность пользоваться одной схемой , и это понятно такая инфа стоит денег и немалых!
Смотрите может кому то и пригодится подробнее мне ещё не встречалось !

Собрал для себя , может кому пригодится (   loredo    limited    overland ) 3.7_4.7_5.7
Перевёл название листов  с помощью гугла

Полная карта деталей и модулей (экстерьера и интерьера) машины с номерами артикулов  WK  2006-2009г  ( по двигателям 6.1  /  5,7  /  4,7  /  3,7  /  CRD)
Спокойно можно вбивать артикулы в онлайн магазин любой и получить дорогой оригинал или аналог ( все детали ,узлы,модули и прочее в этой книжке )

Полная карта деталей и модулей (экстерьера и интерьера) машины с номерами артикулов  WK  2005г  ( по двигателям 5,7  /  4,7  /  3,7  )
Спокойно можно вбивать артикулы в онлайн магазин любой и получить дорогой оригинал или аналог ( все детали ,узлы,модули и прочее в этой книжке )

Официальное руководство по кузовному ремонту с указанием всех материалов, швов, точек сварки и мест реза

Сокращения, применяемые в документах.

Коды ошибок Jeep.


Модель доработана, усиленная, печатать из ABS пластика.

ОТТС на WK, что удалось найти, ссылки на документы, сроки действия

Архив с цветными эл. схемами из MitchellOnDemand5
Там  версии для дизеля и всех бензинок, включая 6.1.
Формат .png

Информация от SKF по моментам затяжки ступичных гаек, болтов, колесных гаек.
Все модели Jeep (Есть и по другим маркам).

данный каталок поможет выбрать комплекты для лифта фирмы Lovells

Сервис мануал по дизелю 3.0.
Есть все. от замены фильтра до выставления меток грм.

K6859205

каталог для подбора запчастей

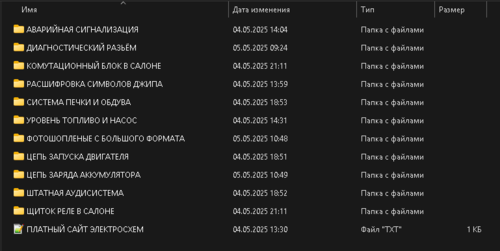

Цветные электрические схемы на Jeep Grand Cherokee 2005-2010 (WK)

не обращайте внимание, что файлы под названием REZ - это чисто для себя обозвал, в реальности подходят так же для систем REN
Испытывалось на WH 2008г.
европейское радио не сбилось на американское, то есть четные частоты радио остались, HDD - все что есть, все осталось, картинки так же не затронуло.

по установке (не забудьте что для GraceNote нужна DVD болванка):

В общем так, сначала про прошивку:
1) разархивируем архив
2) в разархивированной папке находятся 2 файла (CD_INFO; CONFIG) и 1 папка (BECKER)
3) именно эти 2 файла и 1 папку записываем на болванку CD-R при минимальной скорости (рекомендуют 2х, но я записывал на 10х и все норм), название диска при записи оставляем пустым
4) заводим машину, вставляем диск, система спросит - мол точно хочешь прошить на новую прошивку?, жмем "YES"
5) НЕ глушить машину до конца установки!!!
6) как только установка завершится система снова спросит - хотите ли вы прошить заново? жмем "NO"
7) вынимаем диск - и вот оно счастье
п.с. некоторые рекомендуют еще после клемму минусовую на 5 мин снять, типа система обнуляется, но я не делал этого

GraceNote 2059 (для Европы, для тех, у кого была изначально прошивка GraceNote 882. Для 881 обновление и 883 выложу позже, если интересно. В принципе, рассуждая логически, должна встати и на другие регионы, т.к. это тупо база данных):
1) разархивируем архив
2) в разархивированной папке находятся 1 файл (gnupdate) и 1 папка (GNDB)
3) именно эти 1 файл и 1 папку записываем на болванку DVD-R (я от отсутствия DVD-R, я использовал DVD-RW и вроде все гуд) при минимальной скорости (рекомендуют 2х, но я записывал на 10х и все норм), название диска при записи оставляем пустым
4) заводим машину, вставляем диск, система спросит тебя - мол точно хочешь прошить на новую прошивку?, жмем "YES"
5) НЕ глушить машину до конца установки!!!
6) как только установка завершится система снова спросит - хотите ли вы прошить заново? жмем "NO"
7) вынимаем диск - и вот оно счастье
п.с. некоторые рекомендуют еще после клемму минусовую на 5 мин снять, типа система обнуляется, но я не делал этого

По поводу глюков - при переключении АКПП с R на D подвисала камера на прошивке 9.292, но это лечится снятием клеммы аккумулятора на 5 мин.

Диагностика, ремонт, схемы.

Учебное пособие от MB по АКПП 722.6

Сканы из WIS по установке тайминга (ГРМ) двигателя мерседес 642 (3.0 CRD)

ENGINE ELECTRICAL DIAGNOSTICS

Engine 3.7, 4.7, 5.7

Trouble Codes

kit 82211224
