Добрый день! Перестал работать блок аварийки. Снял панель, достал блок, вскрыл его, прозвонил - вроде работает. С проводов на блок замерил 8В, так и должно быть?  И кто подскажет откуда выходят эти провода? Не могу найти схему.

[Voldemarych]

Не очень понял какой такой блок аварийки. Но спрошу - предохранители проверяли ? Например подогрев сидений должен вроде быть #30...

[Сашка Крамер]

54 минуты назад, Voldemarych сказал:

Не очень понял какой такой блок аварийки. Но спрошу - предохранители проверяли ? Например подогрев сидений должен вроде быть #30...

Блок кнопок, который находится под регуляторами климата.

Только что, Сашка Крамер сказал:

Блок кнопок, который находится под регуляторами климата.

Предохранители все целые. Аварийка не оаботает и другие кнопки в этом блоке, тоже не работают.

Пошел по жгуту проводов, снял левый подкрылок, нашел два блока релюшек, теперь понять бы в какой лезть.

[Voldemarych]

Реле не при делах точно.

Насчёт схемы напишите ЛС с указанием ВИН и кратким описанием проблемы на ник MoparPlus.

Я схему смогу поискать только ближе к ночи, да и то не совсем точную...

[Serg81]

@Сашка Крамер

[Voldemarych]

4 минуты назад, Serg81 сказал:

@Сашка КрамерКрамерКрам

Это схема НЕ подогрева сидения !

А электро управления положением. ..



@Сашка Крамер  пока шуршу по схемам... Этот блок кнопок (аварийки и проч.) тупо общается (говорит о своем состоянии) по шине LIN с другими блоками. Провод шины Лин белый/темно зелёный.



Пока не ясно, что может помешать кнопкам нормально "общаться". Разве если только обрыв этого б/ТЗ провода в каком то месте. Есть какие то ошибки в блоках ? Предыстория ? Или внезапно хлоп и пропало ?

[Сашка Крамер]

12 часов назад, Voldemarych сказал:

Это схема НЕ подогрева сидения !

А электро управления положением. ..



@Сашка Крамер  пока шуршу по схемам... Этот блок кнопок (аварийки и проч.) тупо общается (говорит о своем состоянии) по шине LIN с другими блоками. Провод шины Лин белый/темно зелёный.



Пока не ясно, что может помешать кнопкам нормально "общаться". Разве если только обрыв этого б/ТЗ провода в каком то месте. Есть какие то ошибки в блоках ? Предыстория ? Или внезапно хлоп и пропало ?

Сначало аварийка стала плохо работатать, через раз включалась, потом весь блок погас и кнопки перестали работать.

[Voldemarych]

Привет снова, как оказалось на этот блочок кнопок (англ. switch pod, switch bank....) нормальной схемы у меня нет...

Пытался хоть что-то понять по кусочкам, где он присутствует и в общем могу дать примерное направление где можно пройтись по проводке. Итак:

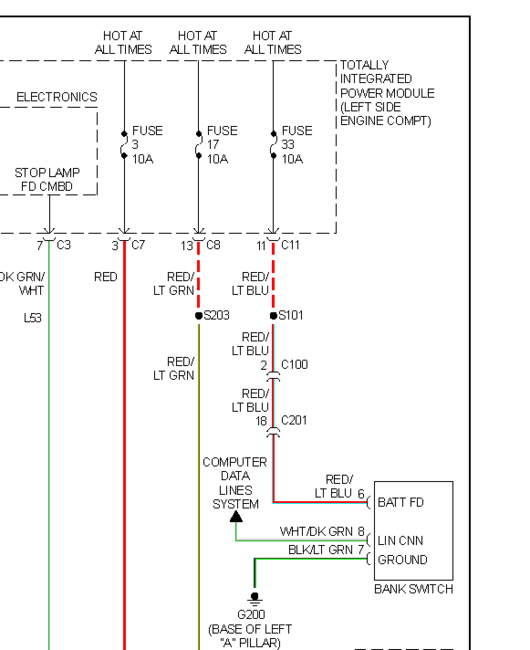

1. Питание на этом блоке должно быть (+ в пине 6 (красный/св.голубой) , масса в пине 7 (черный/св.зеленый))

+ приходит с предохранителя 33 через 2 разъема C100 и C201.

C100 примерно надо искать рядом с блоком реле под передним подкрылком.

С201 под рулём в ногах - в районе диагностического разъема - большой 41-контактный разьем

TIPM (тот что на схеме в самом верху) - "блок предохранителей"



Соответственно проверяем все разъемы - я бы посоветовал их рассоединить и прочистить - пролить всё спреем-очистителем контактов) Аккуратнее только с защелками !!!!

Просматриваем/прозваниваем все отрезки провода (допустим +) - от C201 до С100 провод выходит из кузова и проходит под крылом в район блока реле, что с ним может быть под крылом - большой вопрос....

Не лишним будет приподнять блок предохранителей и посмотреть состояние проводки снизу него ...

Массу также не забываем прозванивать...



2. Также на блок приходят провода CAN B (+) Белый/оранж. CAN B (-) Белый/розовый,  и сигнальный LIN белый/тем.зеленый

но с ними похоже нет каких-то проблем, иначе бы отказало полмашины  Однако все эти вещи проходят через соседний с C201 разъем C200 (также где-то под рулем) и его наверное также стОит прочистить...



Всех благ.







Как то так..



[Сашка Крамер]

1 час назад, Voldemarych сказал:

Привет снова, как оказалось на этот блочок кнопок (англ. switch pod, switch bank....) нормальной схемы у меня нет...

Пытался хоть что-то понять по кусочкам, где он присутствует и в общем могу дать примерное направление где можно пройтись по проводке. Итак:



1. Питание на этом блоке должно быть (+ в пине 6 (красный/св.голубой) , масса в пине 7 (черный/св.зеленый))

+ приходит с предохранителя 33 через 2 разъема C100 и C201.

C100 примерно надо искать рядом с блоком реле под передним подкрылком.

С201 под рулём в ногах - в районе диагностического разъема - большой 41-контактный разьем

TIPM (тот что на схеме в самом верху) - "блок предохранителей"



Соответственно проверяем все разъемы - я бы посоветовал их рассоединить и прочистить - пролить всё спреем-очистителем контактов) Аккуратнее только с защелками !!!!

Просматриваем/прозваниваем все отрезки провода (допустим +) - от C201 до С100 провод выходит из кузова и проходит под крылом в район блока реле, что с ним может быть под крылом - большой вопрос....

Не лишним будет приподнять блок предохранителей и посмотреть состояние проводки снизу него ...

Массу также не забываем прозванивать...



2. Также на блок приходят провода CAN B (+) Белый/оранж. CAN B (-) Белый/розовый,  и сигнальный LIN белый/тем.зеленый

но с ними похоже нет каких-то проблем, иначе бы отказало полмашины  Однако все эти вещи проходят через соседний с C201 разъем C200 (также где-то под рулем) и его наверное также стОит прочистить...



Всех благ.







Как то так..



Спасибо! В понедельник поеду на дачу, попробую ещё разок прозвонить. Подкрылок снимал, контакты на разъемах проверял, всё чисто, всё прозванивается. Релюшки вроде тоже прозваниваются.

[Voldemarych]

3 часа назад, Сашка Крамер сказал:

Спасибо! В понедельник поеду на дачу, попробую ещё разок прозвонить. Подкрылок снимал, контакты на разъемах проверял, всё чисто, всё прозванивается. Релюшки вроде тоже прозваниваются.



Ну если с проводами всё норм и +12 присутствует, то могу только предположить, что сдох сам блок кнопок - там получается  унутри есть набор электроники.  Наверное, даже можно сказать - "минимальные мозги" наличествуют ....Тут соответственно 2 варианта - попробовать на разборке найти такой-же и подкинуть по-быстрому на пробу . Или отдать свой в пропайку (типа ремонт сотовых) - может быть полечит.... Удачи.



Всех благ.



[Сашка Крамер]

46 минут назад, Voldemarych сказал:



Ну если с проводами всё норм и +12 присутствует, то могу только предположить, что сдох сам блок кнопок - там получается  унутри есть набор электроники.  Наверное, даже можно сказать - "минимальные мозги" наличествуют ....Тут соответственно 2 варианта - попробовать на разборке найти такой-же и подкинуть по-быстрому на пробу . Или отдать свой в пропайку (типа ремонт сотовых) - может быть полечит.... Удачи.



Всех благ.



Спасибо за совет! Как раз блок взял с собой, чтобы его прозвонить попробовать. Может и в блоке дело. Но на проводах, на фишке к блоку, +7,8 - 8В, это и смутило, где-то потеря.

[Voldemarych]

1 час назад, Сашка Крамер сказал:

Спасибо за совет! Как раз блок взял с собой, чтобы его прозвонить попробовать. Может и в блоке дело. Но на проводах, на фишке к блоку, +7,8 - 8В, это и смутило, где-то потеря.

Да, 7-8 вольт это вообще не пойми что.... Питание на этот блок кнопок приходит постоянно...  Если по питанию (по указанным на схеме проводам) не приходит напряжение бортовой сети, то что то здесь не так.



Не забудь отписаться по результатам. Интересный случай
