Родные ПТФ И Фары в LED

[avk2704]

Всем привет! Поделюсь идеей... Переделал родные туманки (так как найти замену с таким диаметром оказалось сложно). Задачка собственно оказалась не на столько сложной, как думал изначально... Хотя есть определенные нюансы....

Напишу кратко, но думаю понятно.

Сразу пишу что никаких засветок, ослеплений и тп тд они не дают, свет ровный СТГ четкая

Итак:

Снял родные туманки, отпилил "ненужное" а именно отражатель, (фортункой) оставил только обод с родным креплением

[avk2704]

купил у китайцев диоды (осрам 18 ватт) и туманки (только из-за акриловых световодов)

Под диоды вырезал площадку из обычного листового алюминия (в 2 слоя, по рисунку видно)

2 слоя сделано только из-за того чтоб "притопить диоды)



Из стекляшек (от китайских туманок, вырезал кружочки под родные ПТФ (наши разбираются методом подцепа кольца отверткой, и выдавливанием линзы пальцами изнутри, сидят на герметике)

все детальки промазал серым герметиком (болты на фото только на время просушки)



дальше обычное сверление (горы дырок) и нарезание резьбы.....

сделал чтото типа защитных шторок из алюма тонкого, ибо свет от диодов во все стороны засвечивал...



скрутил - собрал

(на самом деле около недели их тестировали.... подбирали радиатор охлаждения, греют диоды не хило, даже с учетом того, что я понизил им ток до 1А / 12 V)

по итогу нормально работать смог алюм радиатор ребристый, весом в пол кг (крепление туманок явно не выдержит)

из-за этого решил что водяное охлаждение будет проще и эффективнее (ну и в моем случае так как головной свет на водяном охлаждении (о фарах позже... фоток очень много, нужно выборку делать, и сжимать, а это муторно), это только упростило конструкцию)



купил радиаторик для процессоров ПК, все болты прогерметизировал, радиатор на пасту... Вставил медную трубку под "дышалку"



Собрал, промазал (на всяк случай стекольным герметиком)

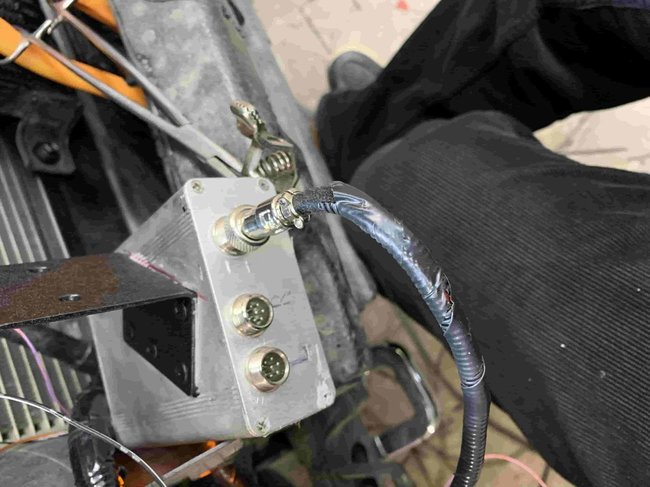

про драйвера долго писать нет смысла, на каждый диод сделал отдельную линию, добавил термушку (приклеил к радиаторику, на фото видно) - скорее всего просто для успокоения души. Термушку врезал в линию питания драйверов....



насосик куплен безщеточный (поставил 2 штуки последовательно (опять же из-за головного света, слишком много трубок и радиаторов проталкивать....)



насосики и блок разместили между основным радиатором, так что ничего вообще не видно, только если снять бампер

ну вот собственно и всё.....



по фарам чуть позже выложу, там работа на много труднее была

Свет от туманок - по моим ощущениям, мощнее чем ближний родной свет

[Zet69]

и во сколько обошлось это произведение?)

[Zet69]

но вообще объем, качество и резултат проделанной работы вызывают уважение

[Гость Ixterrah]

Если это рестайл, то без переделки ксенон прекрасный свет дает или диодные лампы ставят. Там линза прекрасную границу дает и не слепит.

А Эта конструкция долго не проработает, водянка вообще удивляет

[Damon]

Матрешкин сок!!!  Я конечно много видел,  но такое впервые))

Истинно пионерский подход, придумать себе проблему и героически ее решить преодолевая неимоверные препятствия.

57 минут назад, Inga сказал:

Если это рестайл, то без переделки ксенон прекрасный свет дает или диодные лампы ставят.

Ксенон да, светодиодные лампы нет. Лампы типа

нормально светят только в рефлекторной оптике, а в линзе шибко слабо светят, по большей части для эстетики, типа сделать на морде везде одинаковый свет.



Эээммм.... а сумма потраченная на это изобретение известна?



https://www.carid.com/2014-jeep-grand-cherokee-fog-lights/?filter=1&sub-model[ourSubModelName][]=Overland

ссылка на всякие птф для рестайла так на всякий случай



[Гость]

Какое-то жесткое авто-технопорно. За преодоление 5 баллов, за водянку... ну я даже не знаю. Даже Тилль Линдеман со своим новым видео отдыхает

[avk2704]

Фото отчет по фарам и выкладывать страшно.....

чувствую баталия начнется

[avk2704]

1 час назад, Damon сказал:

Матрешкин сок!!!  Я конечно много видел,  но такое впервые))

Истинно пионерский подход, придумать себе проблему и героически ее решить преодолевая неимоверные препятствия.

Ксенон да, светодиодные лампы нет. Лампы типа

нормально светят только в рефлекторной оптике, а в линзе шибко слабо светят, по большей части для эстетики, типа сделать на морде везде одинаковый свет.



Эээммм.... а сумма потраченная на это изобретение известна?



https://www.carid.com/2014-jeep-grand-cherokee-fog-lights/?filter=1&sub-model[ourSubModelName][]=Overland

ссылка на всякие птф для рестайла так на всякий случай



Привет! На туманки на самом деле сумма копеечная потрачена.... Ибо диодов и драйверов рынок полон, а цена смешная. Тут по большей степени трудочасов не мало (хотя на туманках и не много), есть "сумасшедший" спец в друзьях, которому нравится такая возня.

Рынок ПТФ изучил.... но особо ничего не приглянулось, размерчик у нас не очень. а новые лед туманки на новом Черке видел.... Прикольные, но свет слабее. На счет сколько оно проработает.... загадывать сложно. Но так как диоды расчитаны на от 18 до 23 ватт, а выставлены с притушением до 12 ватт...... меня они переживут это точно (это я к посту выше)

[Гость Vietnamez]

ПТФ с водяным  охлаждением    ...теперь я видел все

Изменено 6 марта, 2020 пользователем Vietnamez

[Гость grandcherokee2014]

@avk2704

Мощно!

Изменено 6 марта, 2020 пользователем grandcherokee2014

[Evgeniy.1981]

Зачем это???  Не понял. Я, PSX24W диоды воткнул в дорестайл,  радиатор алюминиевый, цена косарь, в рестайл тоже есть на АЛИ, очень качественные.  Светят на убой.

[avk2704]

7 минут назад, Evgeniy.1981 сказал:

Зачем это???  Не понял. Я, PSX24W диоды воткнул в дорестайл,  радиатор алюминиевый, цена косарь, в рестайл тоже есть на АЛИ, очень качественные.  Светят на убой.

Это было просто как дополнение (прицепом)..... можно сказать в свободное время. Основное - фары

[avk2704]

Продолжим

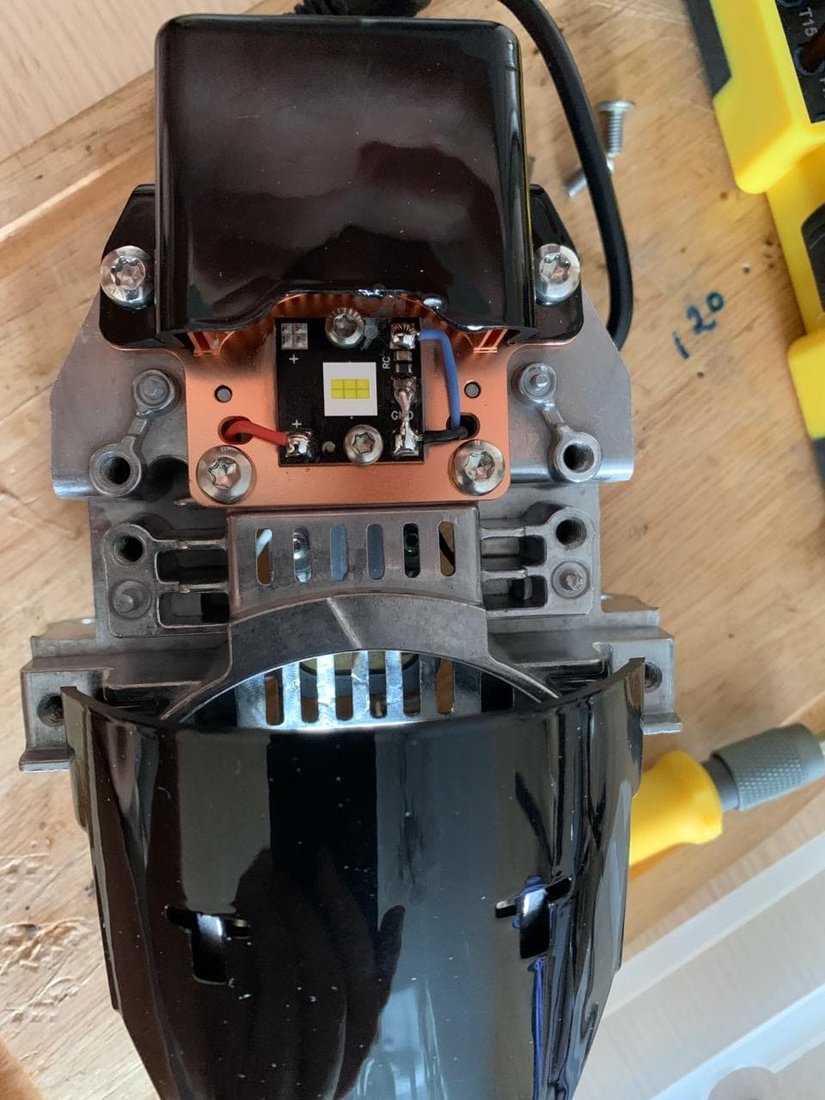

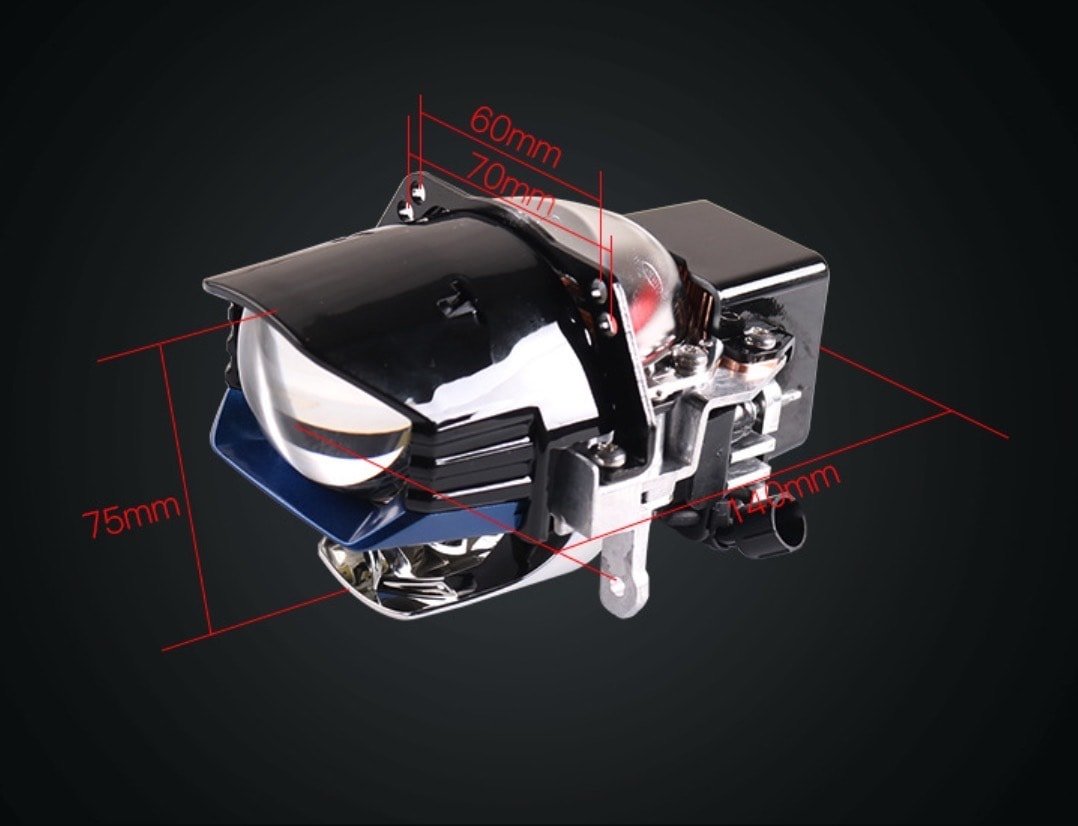

Прикупил сей девайс.... LED линза с лазером

сильно размусоливать не буду.... писать много не люблю

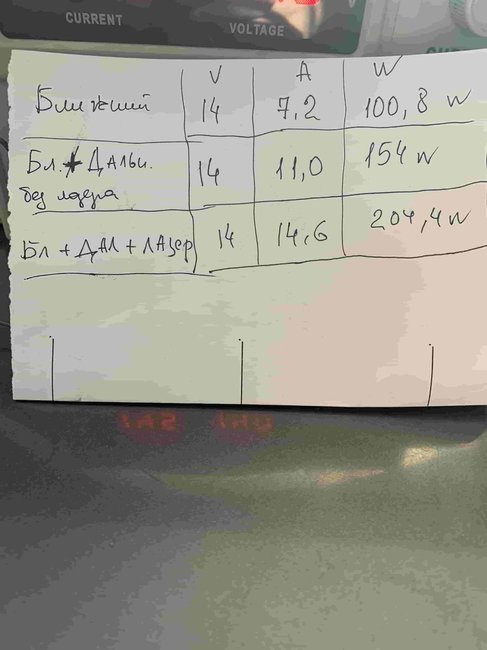

мощностя:

Изменено 7 марта, 2020 пользователем avk2704

[avk2704]

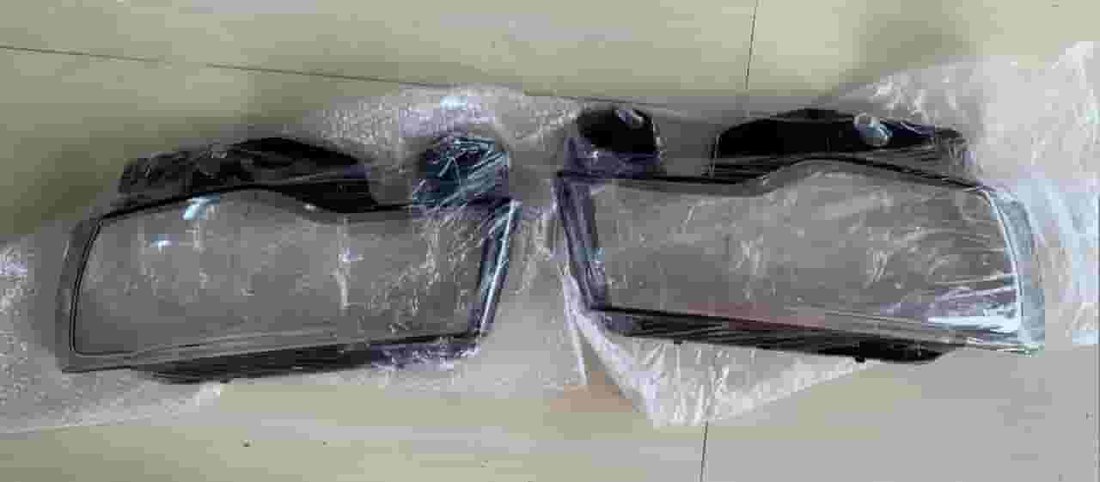

Прикупил стекла и "доноры" (достались недорого)

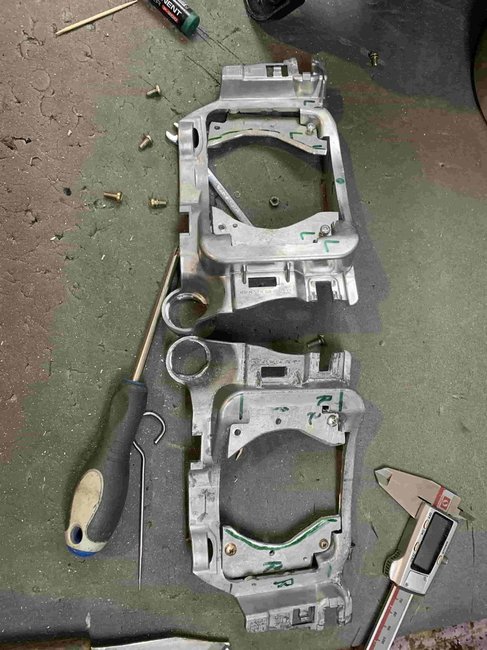

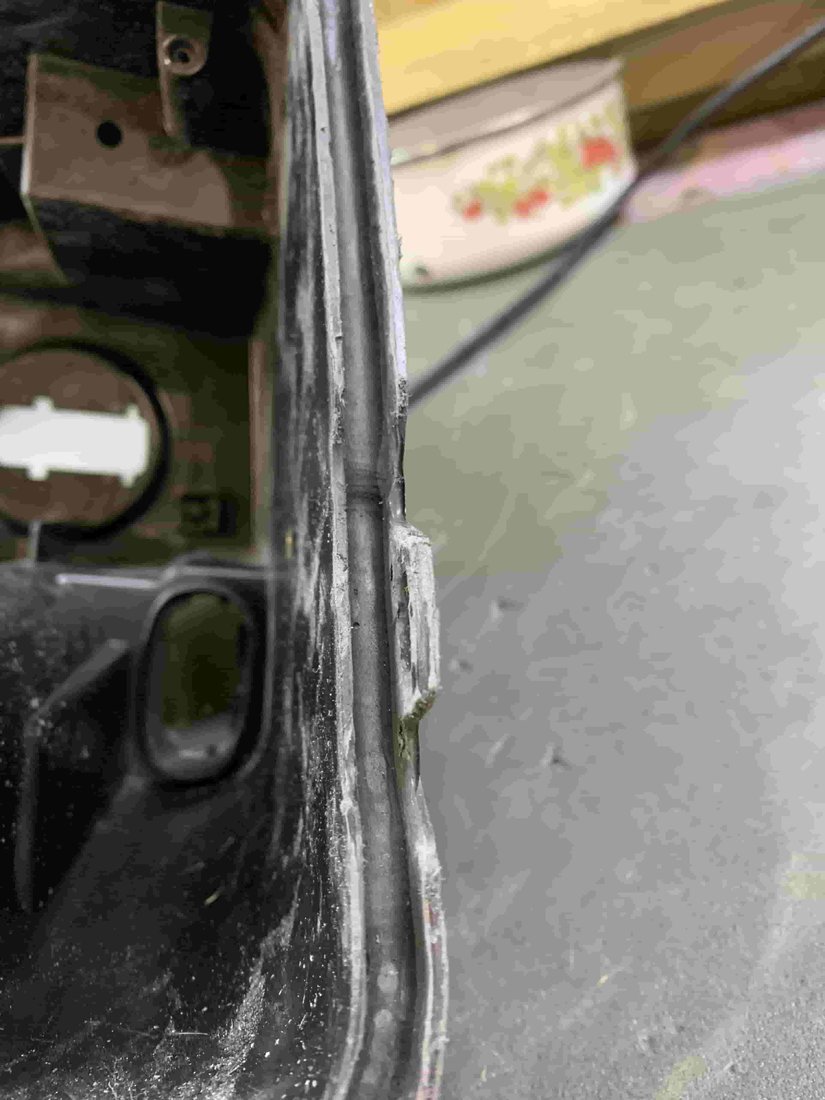

Самое быстрое и простое (так как стекла "убитые") их просто срезать

[avk2704]

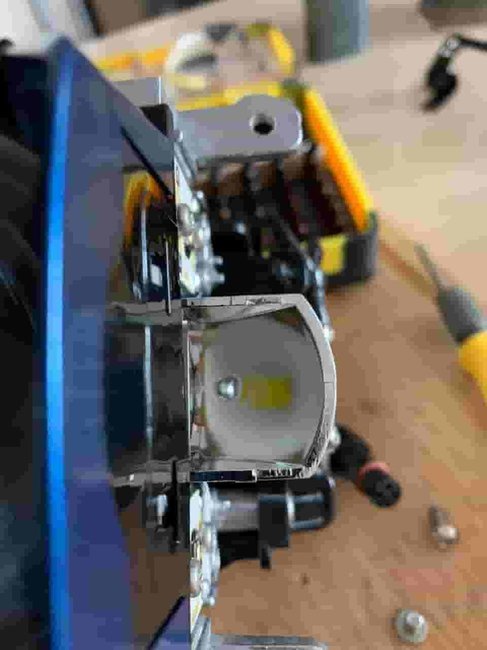

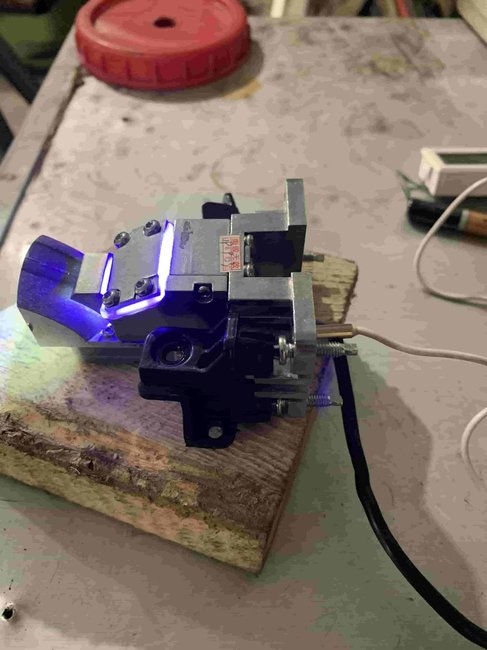

Проверил линзу во включенном состоянии в фаре.... греется некисло

а потому и было принято решение их антифризом охладить... (из-за них и появилась водянка, а не из-за туманок)

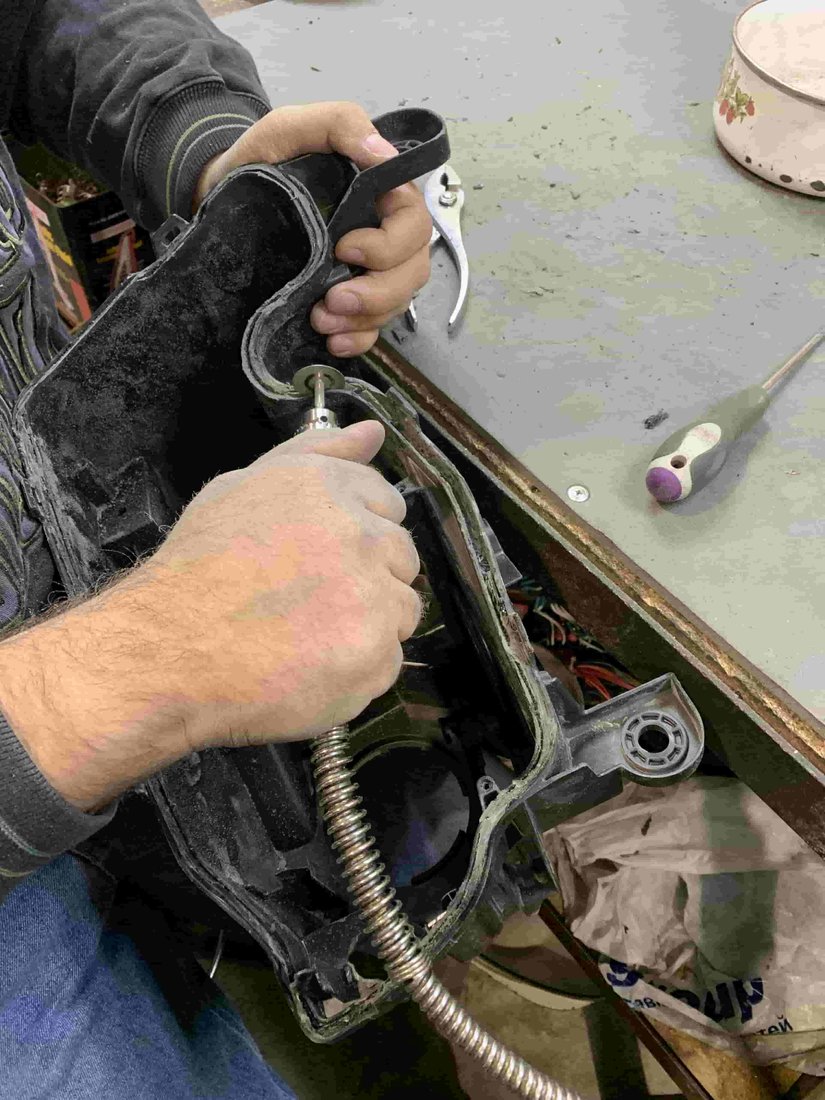

набрали трубок у "кондишников" выгнули что куда там надо....

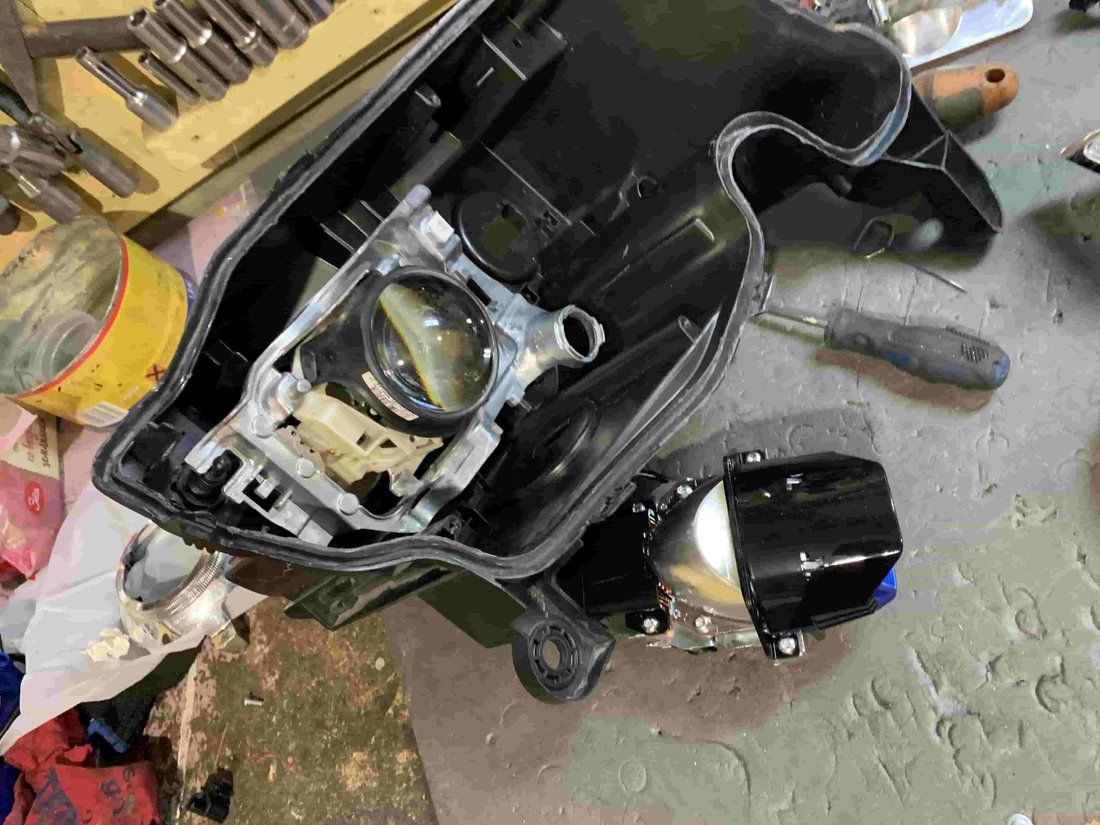

пошустренькому - подогнали - подпилили - воткнули

сутки погоняли

[avk2704]

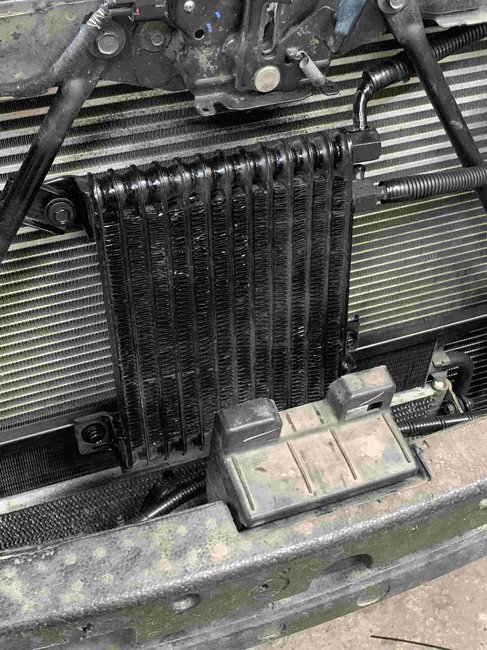

заскочили на авторазборку за радиатором + купили расширительный бачек

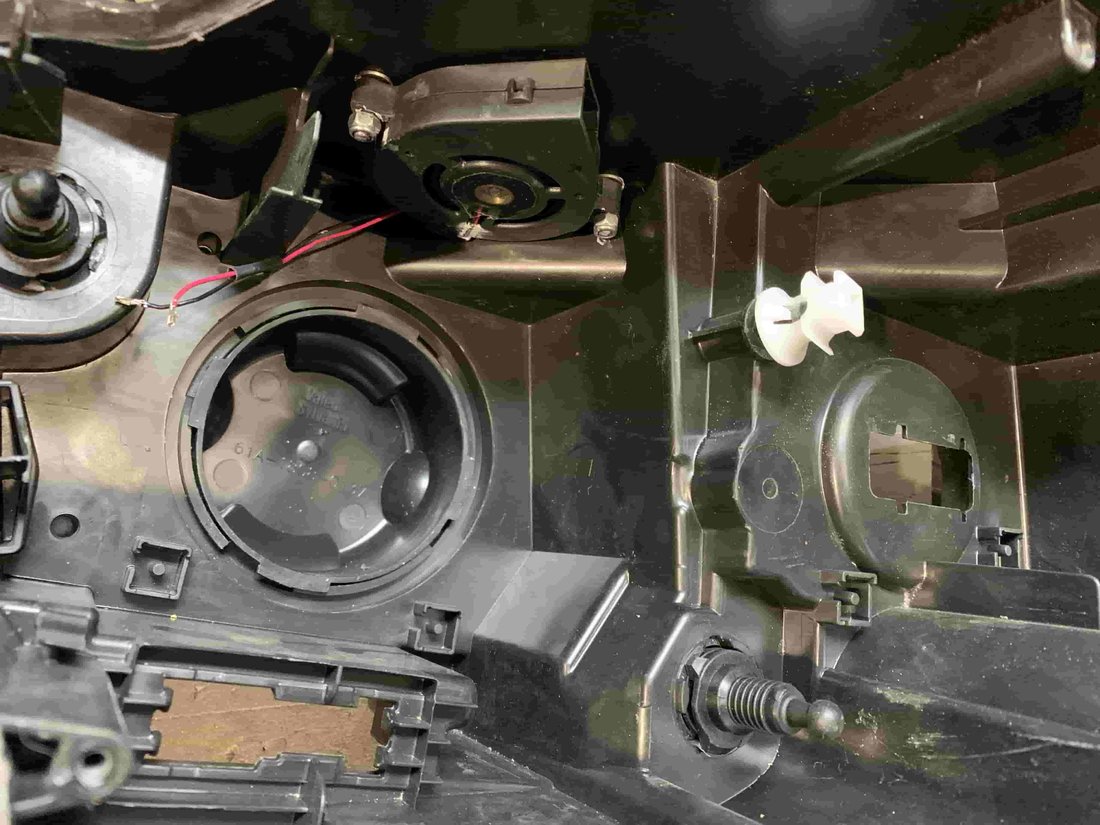

у родных фар по какой-то причине потела левая, потому на всяк случай воткнули "улитку" панасоник - прям в щелку направили на стекло обдув

мелочь - а приятно

[avk2704]

а вот кстати и лазерок
из-за него то и не удержался от покупки (любопытство йоп....)

лучит он неплохо (охотники, имейте ввиду, они отдельно продаются )

мощность суммарная 50 ватт, 3000к теплота, липнут к мокрому асфальту отлично

но и греется дико

собрали / скрутили / подогнали (доработали напильником)

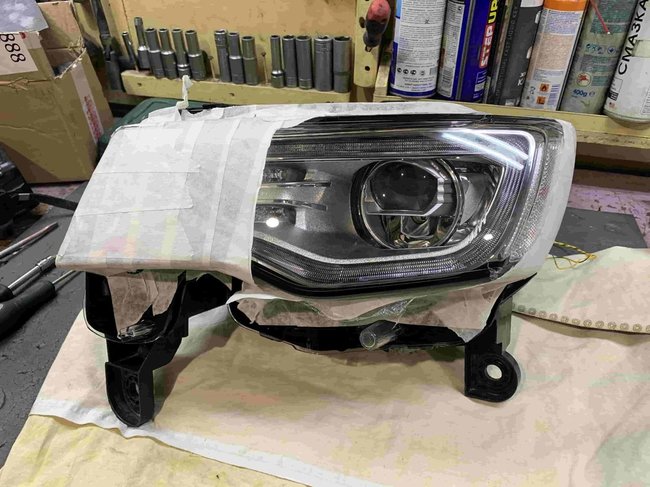

для сравнения..... фото не особо передает, но смотрится изделие неплохо

Изменено 7 марта, 2020 пользователем avk2704

[avk2704]

залили холодняшку, собрали автулю.... за пару недель постепенно отстроил лучи



- the end -

[avk2704]

залили холодняшку, собрали автулю.... за пару недель постепенно отстроил лучи в линзе (слава китайцам, ну или тем кто их реально изобрел) все настраивается по отдельности на блоке, собрал пучок какой нужно, дальше уже проще



- the end -



 P.S.:    ПТФ = 48W, фары суммарно 204, но покатавшись недельку внес поправку, теперь ближний отключается, при включении дальнего

после праздников на ближний воткну "диммер" и поставлю кнопку отключения лазера (для городской езды)

а в общем крайне доволен светом, и "на опережение" пишу - НИКТО НЕ МИГАЕТ от того что слеплю, СТГ идеальная, заехал на стенд отрегулировал и в путь.......

Изменено 7 марта, 2020 пользователем avk2704

[Evgeniy.1981]

Ну и самоделкин с Благи, а конь Омский! Класс!

Изменено 7 марта, 2020 пользователем Evgeniy.1981

[Гость]

Йопрст... Еще и фары с водяным охлаждением... Агонь!

Антифриз какой надо туда заливать и как часто менять?

[avk2704]

3 часа назад, СашкаМ сказал:

Йопрст... Еще и фары с водяным охлаждением... Агонь!

Антифриз какой надо туда заливать и как часто менять?

Привет! Водянка - сила  в жару я буду спокоен за перегрев

диоды тепла выдают немерено - можно на печку в салон подавать

[Толстый]

Фары огонь, руки из плеч.

[avk2704]

4 часа назад, Толстый сказал:

Фары огонь, руки из плеч.

Спасибо!!!

[Толстый]

Тоже такие присматривал, но 40 к пока не готов...

[avk2704]

20 часов назад, Толстый сказал:

Тоже такие присматривал, но 40 к пока не готов...

я дороже брал.... смотри характеристики обязательно

[Damon]

В 06.03.2020 в 11:43, avk2704 сказал:

Привет! На туманки на самом деле сумма копеечная потрачена.... Ибо диодов и драйверов рынок полон, а цена смешная. Тут по большей степени трудочасов не мало (хотя на туманках и не много), есть "сумасшедший" спец в друзьях, которому нравится такая возня.

Знаешь что!!! Иди ты нахрен со своими ПТФ)))))))

Я уже третий день не сплю нормально, постоянно в голове перебирая варианты как осуществить нечто подобное только без водяного охлаждения ))))



Пока из реальных идей  варианты только такие

1) Также запилить корпус оставив при этом шторку СТГ, изготовить переходную пластину и на неё установить один СREE XHP50(70-90)

на медной подложке и на оборотной стороне пластины установить радиатор от боксового i7 коих у меня в наличии

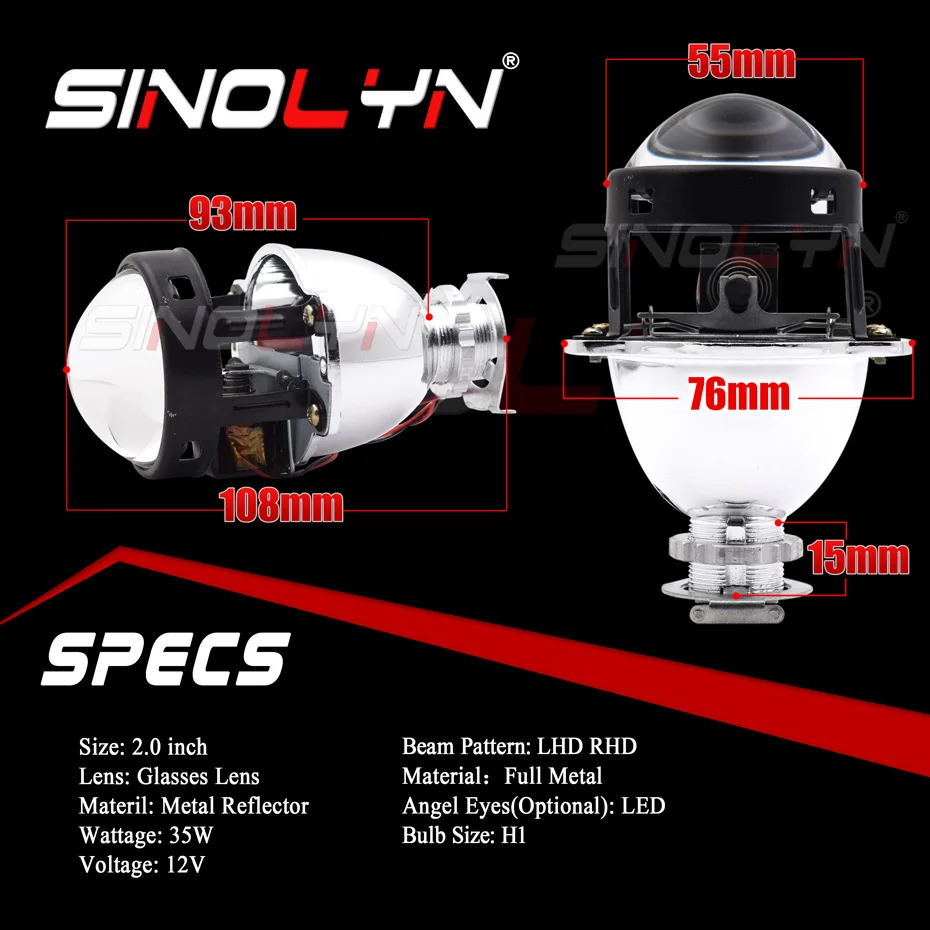

2) Вариант номер ту с готовой линзой но только наверное под ксенон, ибо диодные лампы типа Н11 и тд...в линзах это полное гавно.

https://dixel.shop/p355751009-linza-dixel-mini.html

Или алиэкспрессные, но по факту практически одно и тоже

Размер позволяет нормально встать в бамперное очко)) 55 мм

Здесь надо будет повозиться с установкой и адаптацией в крепежный сток ПТФ ободок и герметизацией корпусной части.

Но, здесь полноценная шторка и настроив нормально СТГ в итоге можно будет моргать ПТФками или дополнительно включать их в режим дальнего когда мало света. Естественно на пустой дороге.

Воооот....

Изменено 10 марта, 2020 пользователем Damon

[avk2704]

8 минут назад, Damon сказал:

Знаешь что!!! Иди ты нахрен со своими ПТФ)))))))

Я уже третий день не сплю нормально, постоянно в голове перебирая варианты как осуществить нечто подобное только без водяного охлаждения ))))



Пока из реальных идей  варианты только такие

1) Также запилить корпус оставив при этом шторку СТГ, изготовить переходную пластину и на неё установить один СREE XHP50(70-90)

на медной подложке и на оборотной стороне пластины установить радиатор от боксового i7 коих у меня в наличии

2) Вариант номер ту с готовой линзой но только наверное под ксенон, ибо диодные лампы типа Н11 и тд...в линзах это полное гавно.

Размер позволяет нормально встать в бамперное очко)) 55 мм

Здесь надо будет повозиться с установкой и адаптацией в крепежный сток ПТФ ободок и герметизацией корпусной части.

Но, здесь полноценная шторка и настроив нормально СТГ в итоге можно будет моргать ПТФками или дополнительно включать их в режим дальнего когда мало света. Естественно на пустой дороге.

Воооот....

 Привет! Люблю людей с юмором!!!

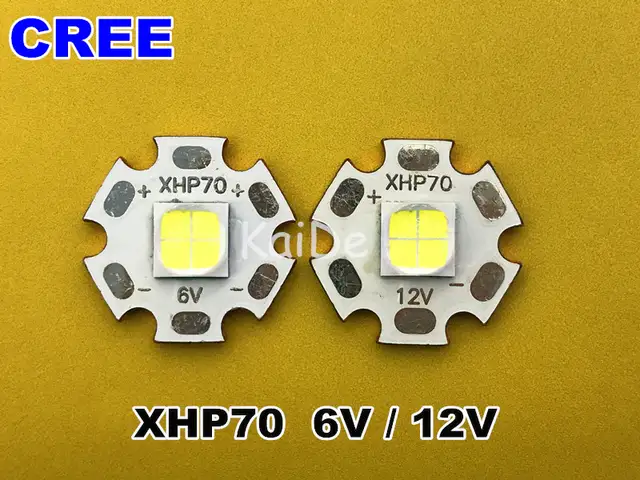

Смотри....70 тые диоды - с них я и начал, то что выложено - это по сути наверное 10 ая версия.... до этого перепробовано тьма всего....

70 ки через шторку родную вообще не светят, точили под них даже медную пластину чтоб подать пучок в верх на отражатель. Не трать время, не из пафоса, реально говорю.... просто тьма времени потратил на подбор реально рабочего решения. Вариант с линзами тоже рассматривал, но блин не забудь что там заподкрылком грязи тьма будет и влаги... как ты ее защитишь??? искал в корпусах готовые.... Есть в чинастране, но ценник заоблачный, и диаметры гораздо больше.



Про водянку!!! я же писал там где то выше - тумахи на воду встали "прицепом" так как водянка уже была в планах для фар. а там одним гаджетом больше - одним меньше.....



и кстати парниша с которым всё это ваяли предлагал оооч зачипатое решение, отвод тепла от диода гибкой медной "шиной" чтото типа вязаной рубахи для проводов... она легкая и хорошо передает тепло (думали на бампер с обратки просто прилепить пластину всю дырявую из алюма и на нее отвести тепло, тоже нет сомнений пахало бы как.... и грязи бы не боялось



в реальности я гонял эту же сборку (которая стоит на воде), в сухую на радиаторе, небольшого веса, работала, грелась - но не критично, просто выставил суммарную мощность на 20 ватт, давало в помещении около 50 град, думаю на воздухе работала бы годами, но тут фамилия же на ".....ко" хочется навинтить моща на всю, потом нервно перекурить и добавить еще чутулю... а в реале 2 х 20 ватт LED света, даже если без таблицы (примерно 1 ватт = 100 люм) так и то получается 4000 люм, а это дикий свет

[zorge799]

@Damon

Вариант намбер фри - https://allhella.ru/catalog/moduli-far-linzy-d60mm/d60mm-blizhniy-svet-modul-de-hb3-60w/

На прошлую машину себе такие ставил, с ксеноном внутри светили обалденно. На дорестайл должны встать очень просто, с рестайлом - продумать способ крепления к бамперу. Плюсы - абсолютно герметичная конструкция и размер отражателя, собирающего свет от лампы.
