Плата задней фары WK

[ASAT]

Тоже недавно из хамна и палок делал один плафон. Буду на авто рынке, поищу готовые

[ruby12]

Мой отчёт по ремонту платы. https://www.drive2.ru/l/546300324793549909/

[XiTRbIY]

Доброго времени суток! С покупки авто не работал центральный стоп (на двери вверху который), и вот сегодня подсказали что и правый не светит.    "...опа" - подумалось мне...

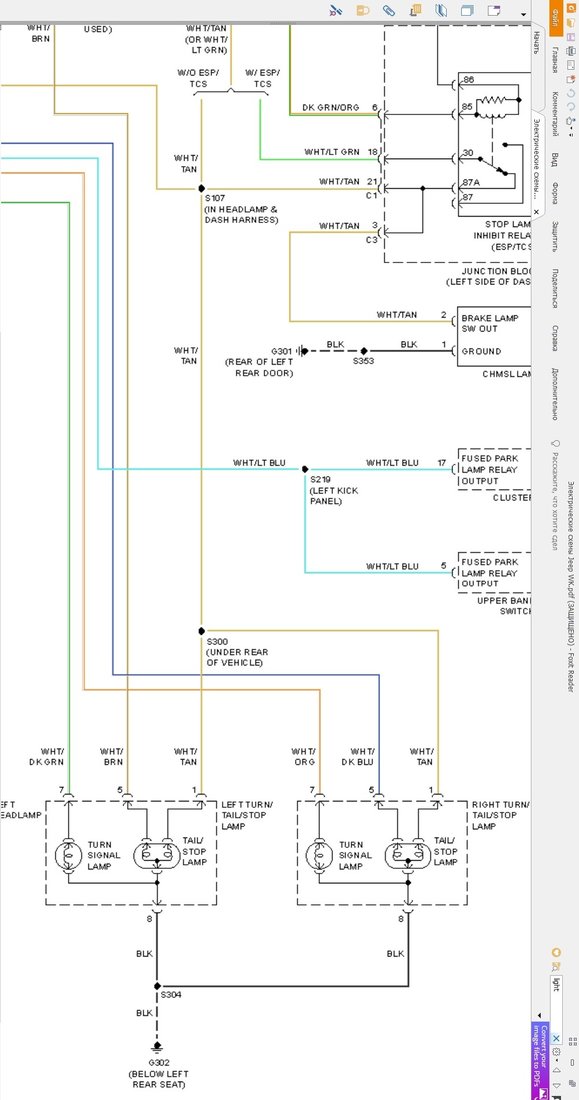

Проверка показала, что: лампа исправна, плата не сгнила, есть просадка напряжения при установленной лампе... Пинки, бубен и заклинания не помогли. Косяк в проводке... Покурив схемы, предполагаю что имеют место быть окисления в точках соединения проводов, на схеме это S300 и S107.

А теперь вопрос - кто знает как их найти? На схеме-то общие указания, "где-то под ж..пой авто" и "где-то в жгуте"...  А разбирать жгуты и искать холодно блин.

Заранее благодарен за наводку.

[TISA]

Мысль вслух, у меня когда стали борохлить поворотники, проверка показала, просадку напряжения, 3 вольта вместо 12...

У меня на авто есть прицепное устройство, проверка показала  , тупая врезка в проводку без всяких блоков. Была скрутка и неодна в углу правого бампера , нужно снимать   Бампер...Пропаял весь колхоз и заизалировал провода , проблема ушла..

Может и у тебя чтото в этом роде проблема..Удачи...

[shurilla]

1 час назад, XiTRbIY сказал:

S300

1 час назад, XiTRbIY сказал:

 S107

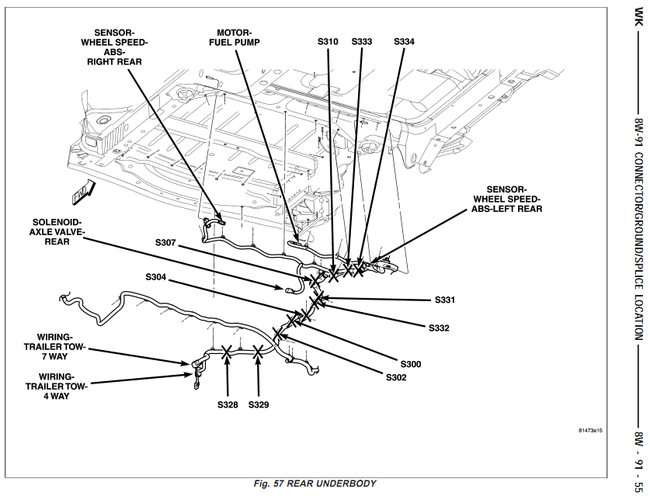

Про этот жгут картинки в мануале нет, указано лишь следующее:

[XiTRbIY]

13 часов назад, shurilla сказал:

Про этот жгут картинки в мануале нет, указано лишь следующее:

Спасибо большое!!! Буду искать как дождь закончится... А в какой программе такие подробности приводятся?? Мне тут за Mitchell On Demand товарищ толковал, это оно или еще что?



[shurilla]

58 минут назад, XiTRbIY сказал:

А в какой программе

Это не прога, а старый сервис-мануал 2005г  в формате "pdf".

Там, конечно,  кое-чего нет, но основные  узлы и агрегаты раскрыты.

Лежит на форуме, качайте:



Изменено 27 ноября, 2019 пользователем shurilla

[ASAT]

2 часа назад, XiTRbIY сказал:

 Mitchell On Demand



-Mitchell On Demand

-AllData

-сервис-мануалы в 1000 страниц как Александр сказал

-мануалы по ремонту иные (тут тоже есть на форуме типа Jeep Parts)

-Haynes Book Manual Jeep (скан книги на аглицком, редкая, Chilton)

-книги с русским переводом (есть 2 штуки, в одной дизель и рестайл присутствуют)

- wkjeeps.com



[XiTRbIY]

Блин, как это я сервис-мануал не заметил в "полезных файлах"... Пардон как говорится муа и всё такое!

Всем спасибо за помощь!

[Николай Пименов]

Есть ещё сервисный мануал 2007 года, частично с европейскими отличиями от америки (есть некоторые схемы, каких нет в 2005 тут). Но там всё непросто с ним...

[Ohrmuzd]

Здравствуйте



Не работает правый задний габарит, предохранитель f10 целый.

На бело-синий провод в разъеме не приходит напряжение.

Как проходит проводка на правый фонарь?

Изменено 27 марта, 2020 пользователем Ohrmuzd

[ruby12]

@Ohrmuzd на 99% уверен, что тебе в эту тему

[shurilla]

В 27.03.2020 в 17:27, Ohrmuzd сказал:

Как проходит проводка на правый фонарь?

По схеме от модуля до лампы вижу только один транзитный разъем C105:

Также не помешает проверить пин 5 разъема C1 блока IPM.

По трассам проводки смотрим мануал и видим:

Спойлер









[Ohrmuzd]

Спасибо, проблема оказалась  как раз в этом разъёме, коррозия
